Renovering av Dali 40
Gå till sida 1, 2  Nästa

Skapa nytt ämne   Svara på ämnet    Forumindex -> Bildreportage
Föregående ämne :: Nästa ämne
Författare Meddelande
Milner
Avancerad medlem


Registreringsdatum: 24 mars 2008
Inlägg: 965
Ort: Oskarshamn

InläggPostat: 2010-11-28 19:22:53    Rubrik: Renovering av Dali 40 Svara med citat

Nu har det äntligen blivit av, jag har funderat på det länge.

En stor anledning är att modelleran som ska täta kabelgenomföringarna åldras så att lådorna inte blir helt täta längre.
Det fattades en skruv till ena topplattan och lämnade således ett hål till den bakre kammaren.
I den andra högtalarens platta fattades också en skruv, men där hade någon händig person dragit i en träskruv i m5- gängan.
Vissa gängor var lite tröga så dom fick en uppfräschning med gängtappen.

En annan tanke jag har haft är att jag inte är så förtjust i internkablaget som är mångtrådigt eller rättare sagt FK- ledning.
Det blir enkardeliga ledare till all kabeldragning.




Dali 40 har totalt fem kammare varav en är till mellanregister och diskantelement.
Dom andra är dubbla bandpasslådor som är olika stora i övre och undre delen.
Tyvärr så har inte Dali tätat dom emellan dom olika kammarna så det blir en väldigt stor basreflexlåda och en lite mindre sluten.
Det där tänker jag råda bot för.
Till överst på sidan
Användarens profil Skicka personligt meddelande
Milner
Avancerad medlem


Registreringsdatum: 24 mars 2008
Inlägg: 965
Ort: Oskarshamn

InläggPostat: 2010-11-28 19:37:59    Rubrik: Svara med citat

Jag mätte upp alla elektrolytkondensatorer och dom var friska.
Delningsfiltret är ganska fett, lite större än ett A4 ark.
En intressant detalj är dom två parallella spolarna till basen för att minska resistansen.
Mellanregister och diskant är fasvända i förhållande till basen.



När det är så här mycket prylar är det säkrast att rita upp ett kopplingschema.
Till överst på sidan
Användarens profil Skicka personligt meddelande
Milner
Avancerad medlem


Registreringsdatum: 24 mars 2008
Inlägg: 965
Ort: Oskarshamn

InläggPostat: 2010-11-28 19:46:21    Rubrik: Svara med citat

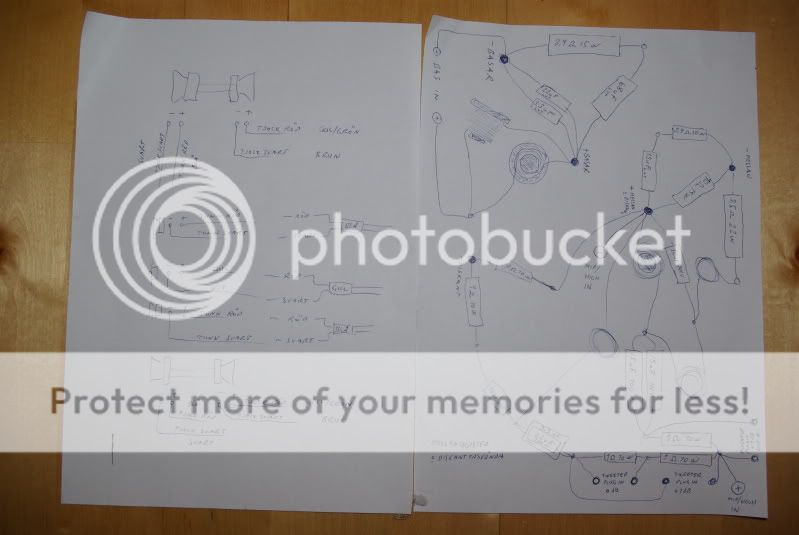

Kopplingschema och dom tänkta färgerna på dom nya kablarna:


Till överst på sidan
Användarens profil Skicka personligt meddelande
Milner
Avancerad medlem


Registreringsdatum: 24 mars 2008
Inlägg: 965
Ort: Oskarshamn

InläggPostat: 2010-11-28 19:51:35    Rubrik: Svara med citat

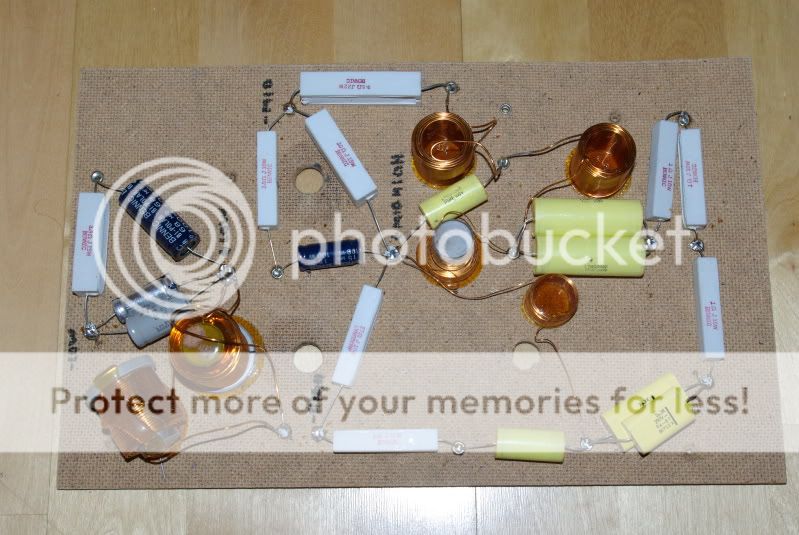

Nu är filtren rensade från kabel.


Till överst på sidan
Användarens profil Skicka personligt meddelande
Milner
Avancerad medlem


Registreringsdatum: 24 mars 2008
Inlägg: 965
Ort: Oskarshamn

InläggPostat: 2010-11-28 19:53:23    Rubrik: Svara med citat

Lite rester.


Till överst på sidan
Användarens profil Skicka personligt meddelande
Gäst






InläggPostat: 2010-11-28 19:56:05    Rubrik: Svara med citat

Go Milner! Cool
Till överst på sidan
Milner
Avancerad medlem


Registreringsdatum: 24 mars 2008
Inlägg: 965
Ort: Oskarshamn

InläggPostat: 2010-11-28 19:59:07    Rubrik: Svara med citat

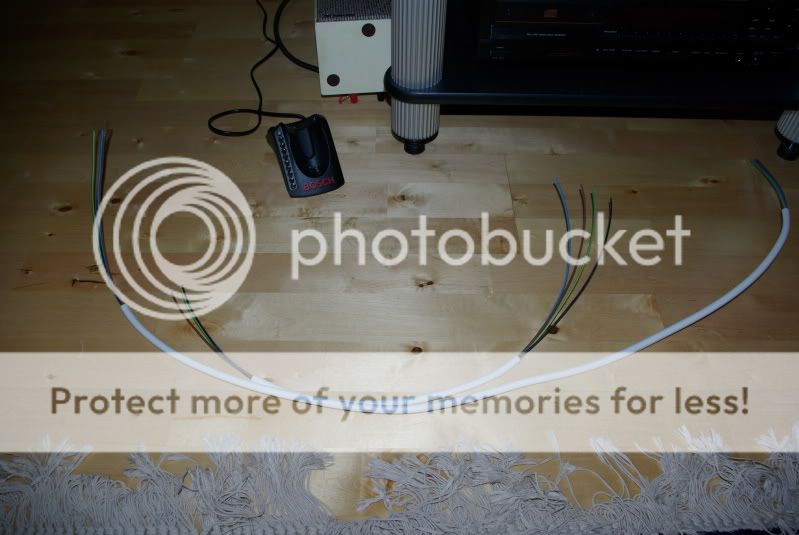

Dom nya kablarna till mellanregister och diskant: ringledning.
Nackdelen med den är att det inte finns någon märkning så man får mäta och märka själv.
Jag satte på röd och svart krympslang och blå för mellan och gul för diskant för att kunna hålla reda på dom när dom sitter i lådan.


Till överst på sidan
Användarens profil Skicka personligt meddelande
Milner
Avancerad medlem


Registreringsdatum: 24 mars 2008
Inlägg: 965
Ort: Oskarshamn

InläggPostat: 2010-11-28 20:00:04    Rubrik: Svara med citat

Stickan skrev:
Go Milner! Cool


Visst är sådant här kul!
Till överst på sidan
Användarens profil Skicka personligt meddelande
Milner
Avancerad medlem


Registreringsdatum: 24 mars 2008
Inlägg: 965
Ort: Oskarshamn

InläggPostat: 2010-11-28 20:01:44    Rubrik: Svara med citat

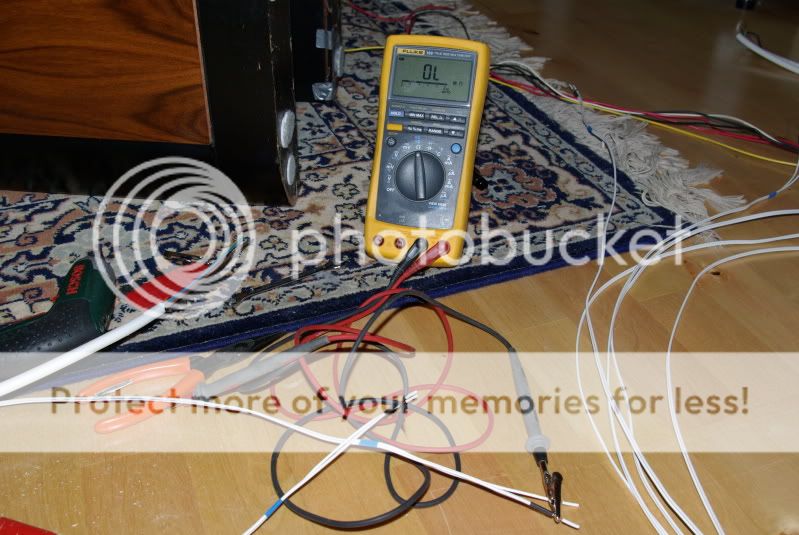

Mätning pågår!


Till överst på sidan
Användarens profil Skicka personligt meddelande
Milner
Avancerad medlem


Registreringsdatum: 24 mars 2008
Inlägg: 965
Ort: Oskarshamn

InläggPostat: 2010-11-28 20:04:10    Rubrik: Svara med citat

Kabel till bas: EKK som jag med framgång använt som högtalarkabel.


Till överst på sidan
Användarens profil Skicka personligt meddelande
Milner
Avancerad medlem


Registreringsdatum: 24 mars 2008
Inlägg: 965
Ort: Oskarshamn

InläggPostat: 2010-11-28 20:10:51    Rubrik: Svara med citat

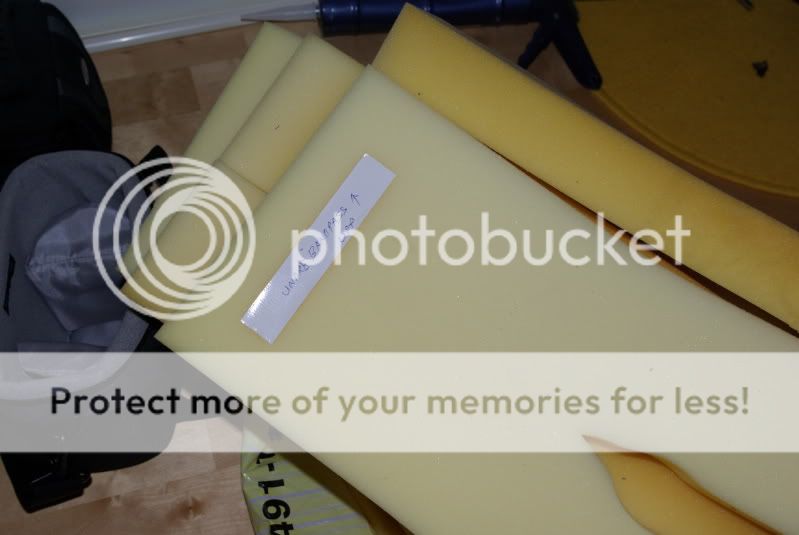

Del av isoleringen (som inte kommer att stoppas i igen).
Jag har haft en svacka i ljudet här vid ca 80- 100 Hz och om man struntar i isoleringen "ser" baselementen en mindre låda vilket ger en liten puckel vid nämnda frekvenser och kommer att stämma bättre med rummet.



Till överst på sidan
Användarens profil Skicka personligt meddelande
Milner
Avancerad medlem


Registreringsdatum: 24 mars 2008
Inlägg: 965
Ort: Oskarshamn

InläggPostat: 2010-11-28 20:15:25    Rubrik: Svara med citat

Undre främre kammare. Den lilla väggen man ser ovan i bild är en förstärkning av lådan.
Här ser man också basreflexröret som går igenom den bakre slutna lådan.



Till överst på sidan
Användarens profil Skicka personligt meddelande
Milner
Avancerad medlem


Registreringsdatum: 24 mars 2008
Inlägg: 965
Ort: Oskarshamn

InläggPostat: 2010-11-28 20:20:06    Rubrik: Svara med citat

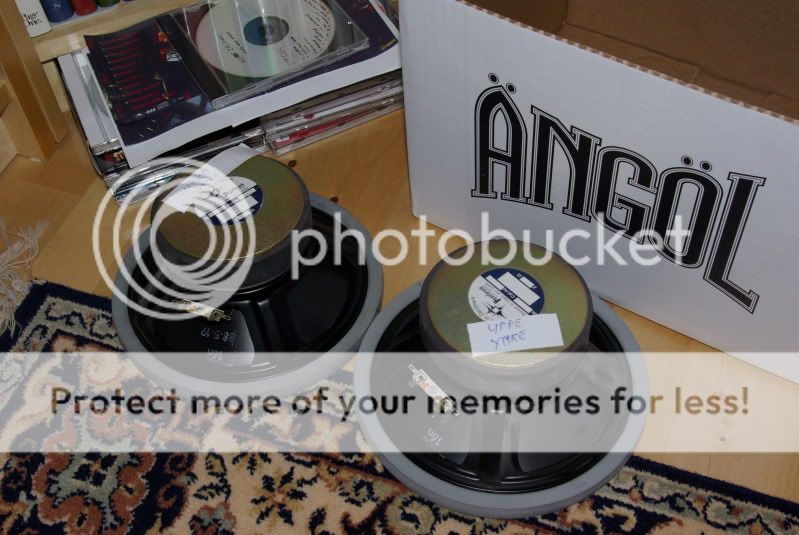

Basarna uppmärkta för att hamna på rätt ställe igen.
Stora magneter för att vara 8 tums element.
Den uppmärksamme ser att dom är tillverkade -88.
Man ser även att det är 16 ohms element.
Fyra sådana parallellkopplade ger 4 ohm.


Till överst på sidan
Användarens profil Skicka personligt meddelande
Milner
Avancerad medlem


Registreringsdatum: 24 mars 2008
Inlägg: 965
Ort: Oskarshamn

InläggPostat: 2010-11-28 20:26:36    Rubrik: Svara med citat

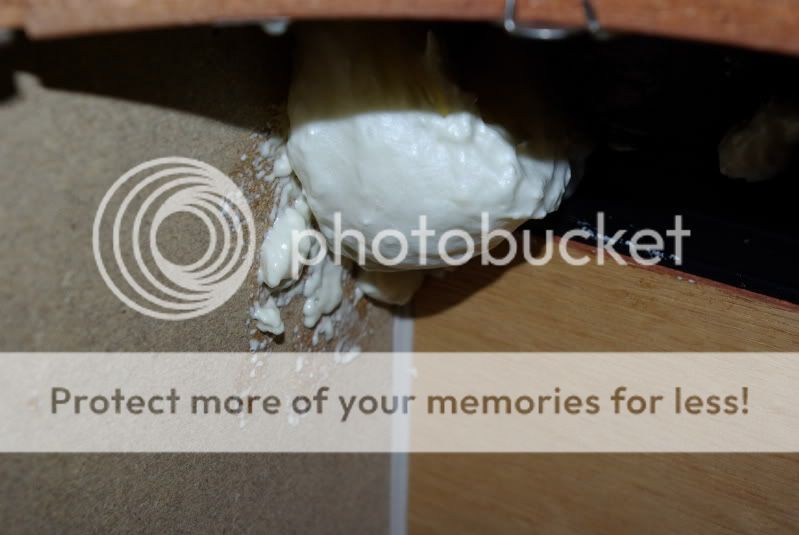

Här är ett av dom hörn som inte Dali har tätat.
Dom är lite svåra att nå och se. Nu är dom tätade med fogskum.

Finessen med det är enligt mig att man då får två olikt avstämda bandpasslådor som sprider ut basens frekvensgång en aning så att det inte lika lätt ska bli en frekvens som förstärks av rummet.



Till överst på sidan
Användarens profil Skicka personligt meddelande
Milner
Avancerad medlem


Registreringsdatum: 24 mars 2008
Inlägg: 965
Ort: Oskarshamn

InläggPostat: 2010-11-28 20:29:50    Rubrik: Svara med citat

Tätningsmedlet som jag har använt vid alla kabelgenomföringar.
Mycket starkt och bra, det blir ungefär som gummi när det härdat.


Till överst på sidan
Användarens profil Skicka personligt meddelande
Milner
Avancerad medlem


Registreringsdatum: 24 mars 2008
Inlägg: 965
Ort: Oskarshamn

InläggPostat: 2010-11-28 20:31:42    Rubrik: Svara med citat

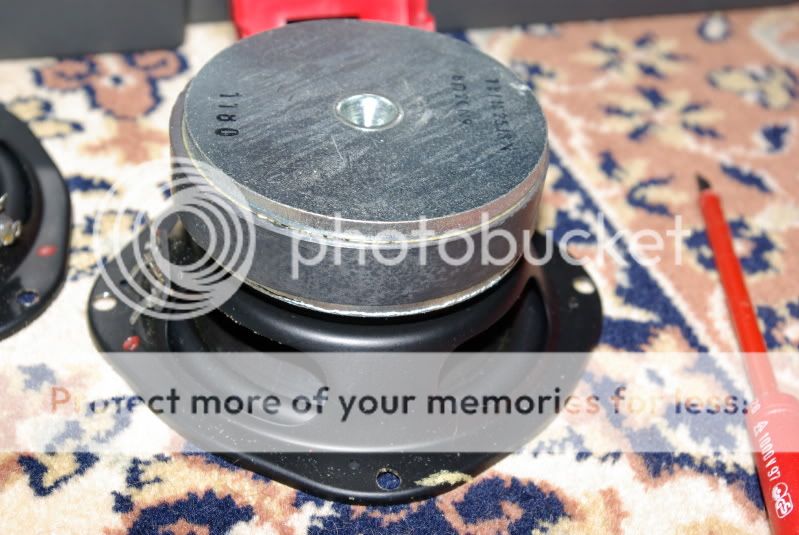

Mellanregisterelement.
Magnetstorleken är imponerande!


Till överst på sidan
Användarens profil Skicka personligt meddelande
Milner
Avancerad medlem


Registreringsdatum: 24 mars 2008
Inlägg: 965
Ort: Oskarshamn

InläggPostat: 2010-11-28 20:38:09    Rubrik: Svara med citat

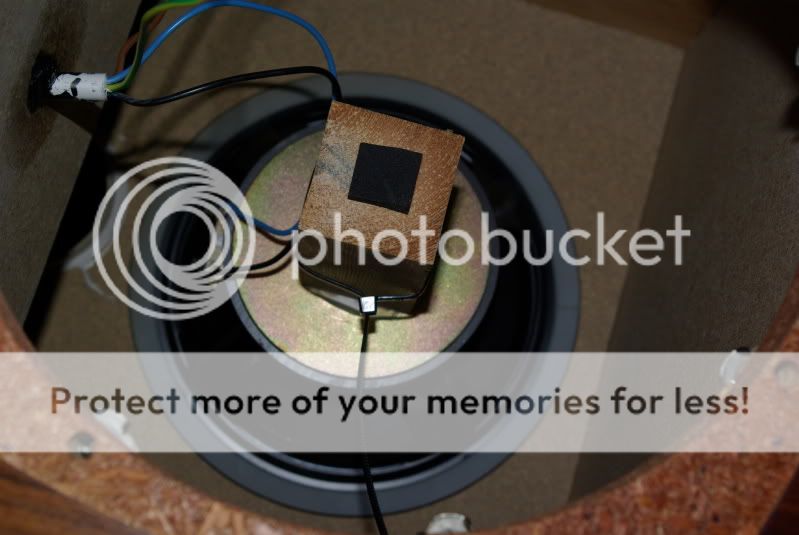

Inre basen istoppad med ny kabel fastlödd. (Alla anslutningar i högtalarna är nu lödda). Här ser man den träbit som främre basens magnet trycker emot. Jag har satt på en bit skumgummilist så att det garanterat sitter i spänn. Man ser här också tätningsmassan vid kabeln.


Till överst på sidan
Användarens profil Skicka personligt meddelande
Milner
Avancerad medlem


Registreringsdatum: 24 mars 2008
Inlägg: 965
Ort: Oskarshamn

InläggPostat: 2010-11-28 20:43:57    Rubrik: Svara med citat

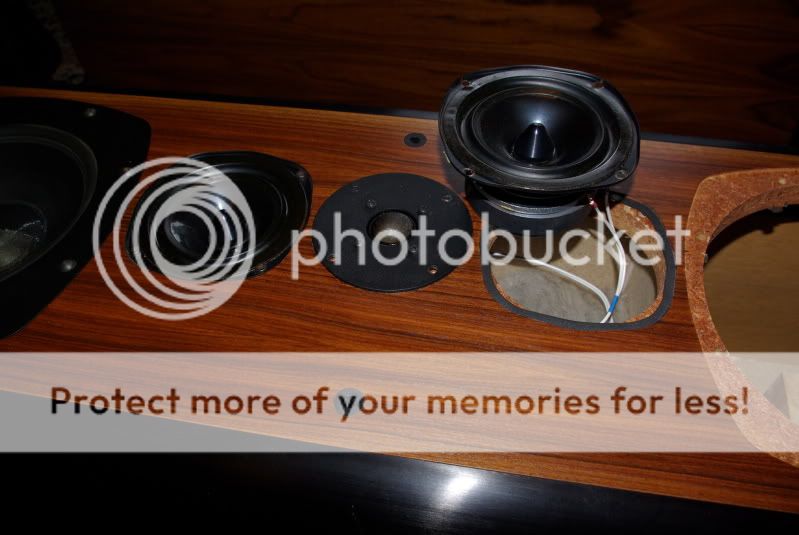

Återmontering av element som har fått tätning mot lådan genom en smal remsa självhäftande skumgummi.
Alla kablar är som sagt lödda i stället för kontakter.



Till överst på sidan
Användarens profil Skicka personligt meddelande
Milner
Avancerad medlem


Registreringsdatum: 24 mars 2008
Inlägg: 965
Ort: Oskarshamn

InläggPostat: 2010-11-28 20:56:22    Rubrik: Svara med citat

Nu är kabeldragningen färdig och elementen isatta igen.
Här på undersidan gick kablarna i två hål från början.
Jag har trätt alla i ett hål och täppt det andra med en vinkork, det var det jag kunde hitta som passade perfekt. Jag hade bara en full vinflaska som jag blev tvungen att dricka upp Very Happy Sedan tätade jag allt med Sikaflex!

Det vänstra motståndet i förgrunden som är till diskanten har jag byglat över med en bit kabel för att den inte ska ha minus 1 dB.
Alla dom kontakterna på anslutningspanelen har jag tagit bort.
Det är bättre att placera högtalarna rätt i stället!


Till överst på sidan
Användarens profil Skicka personligt meddelande
Milner
Avancerad medlem


Registreringsdatum: 24 mars 2008
Inlägg: 965
Ort: Oskarshamn

InläggPostat: 2010-11-28 21:00:32    Rubrik: Svara med citat

Nu är alla kablar lödda. Mycket pill var det och jag brände mig på fingertoppen Embarassed
Snart dags att provspela.
Nu börjar det bli spännande! Tänk om jag har gjort bort mig och måste byta tillbaks alla kablar igen.....
